伦茨lenze产品在门机上的应用

　　　　　　　　　　
一．概论　

　　我们这里的门主要指的是自动门,它适合于宾馆、酒店、银行、写字楼、医院、车库、商店、仓库等，应用非常广泛。使用自动门，可以节约空调能源、降低噪音、防风、防尘及保障安全，同时可以使我们的出入口显得庄重高档。自动门的分类一般为民用、工业用、安保用等几类。按结构分为平滑门、旋转门及其衍生类。

二、自动门的工作原理

　　自动门机组主要由以下部件组成： 1）主控制器：它是自动门的指挥中心，发出相应指令，指挥马达或电锁类系统工作，调节门扇开启速度、开启幅度等参数。 2）感应探测器：负责采集外部信号，当有移动的物体进入它的工作范围时，它就给主控制器一个脉冲信号； 3）电机或减速机：提供开门与关门的驱动力，控制门扇加速与减速运行。 4）门扇行进轨道：约束门扇的吊具走轮系统，使其按特定方向行进。 5） 门扇吊具走轮系统:用于吊挂活动门扇，同时在动力牵引下带动门扇运行。 6） 下部导向系统：是门扇下部的导向与定位装置，防止门扇在运行时出现门体摆动。

　　当门扇要完成一次开门与关门，其工作流程如下： 感应探测器探测到有人进入时，将脉冲信号传给主控器，主控器判断后通知电机运行，同时监控电机转数，以便通知电机在一定时候加力和进入慢行运行。电机得到一定运行电流后做正向运行，将动力传给吊具系统使门扇开启；门扇开启后由控制器作出判断，如需关门，通知马达作反向运动，关闭门扇。

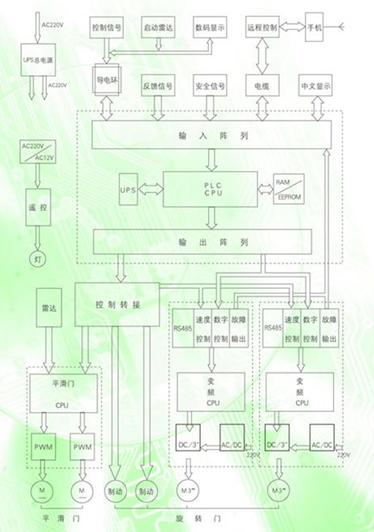

　　　　　　　　　　　　　　　　　　　　　　流程图
　　　　　　　　　　　　　

三. 伦茨机械产品在自动门中的应用

1应用机械产品种类
a)制动器
常用制动器BFK458-06一般配置于减速机的电机上,由于门的工况需求更常用14.115.06.1.2及14.115.06.1.1得电原理的制动器配置于减速机用电机上。
b)减速机
常用GST、GKR、GKS类型的减速机与GST用量最多，机座号的大小为03、04、05，减速机的电机一般要求预留制动器或编码器位置用来配置得电式制动器或编码器。
c)小驱动
一般为些定制品常用永磁式的小驱动电机13.120系列产品如原恩意自动门用60 VDC励磁电压的13.120电机。永磁式电机带小驱动减速器等。

2减速机的选型
a)功率
驱动用的功率通常为0.25 kw、0.37 kw及0.55 kw
b)速比
通常在50以下
c) 减速机的结构
一般GST减速机多为VBR、而GKR或GKS减速机多为HXX设计。 要注意减速机电机预留制动器的位置等。
d)两翼旋转门主要配置：
制动器 14.115.06.12 或14.115.06.11
两翼门减速电机德国伦茨 GST04-2MVBR063C42 003A P=0.25KW,I=11.2 CLP-HC320 预留制动器位置
两翼门减速电机德国伦茨 GST04-2MVBR063C42 003A P=0.25KW,I=11.2 CLP-HC320
两翼门减速机德国伦茨 GST04-2MVBR071C32 003A P=0.37KW,I=11.2, CLP-HC320
两翼门减速机德国伦茨 GST04-2MVBR071C32 003A P=0.37KW,I=11.2 , CLP-HC320 预留制动器位置
e)三翼旋转门主要配置：
减速电机德国伦茨 GKS04-3MHAR063C42 004F P=0.25KW,I=72.21, CLP-HC320
